Acero S7 frente a acero 4140: Herramientas de impacto frente a resistencia estructural
El acero S7 es un acero para herramientas resistente a los impactos, utilizado en herramientas sometidas a cargas de impacto como punzones, cinceles, cuchillas de corte, remachadoras y matrices de impacto. Se selecciona cuando la zona de trabajo debe resistir el astillamiento, el agrietamiento y las cargas de impacto repetidas.
El acero 4140 es una aleación de cromo-molibdeno que se utiliza en componentes estructurales y de maquinaria, como ejes, engranajes, pernos, fijaciones, soportes y placas de refuerzo.
Utilice S7 cuando la pieza sea la herramienta de trabajo sometida a impacto. Utilice 4140 cuando la pieza soporte, transmita o lleve carga mecánica.

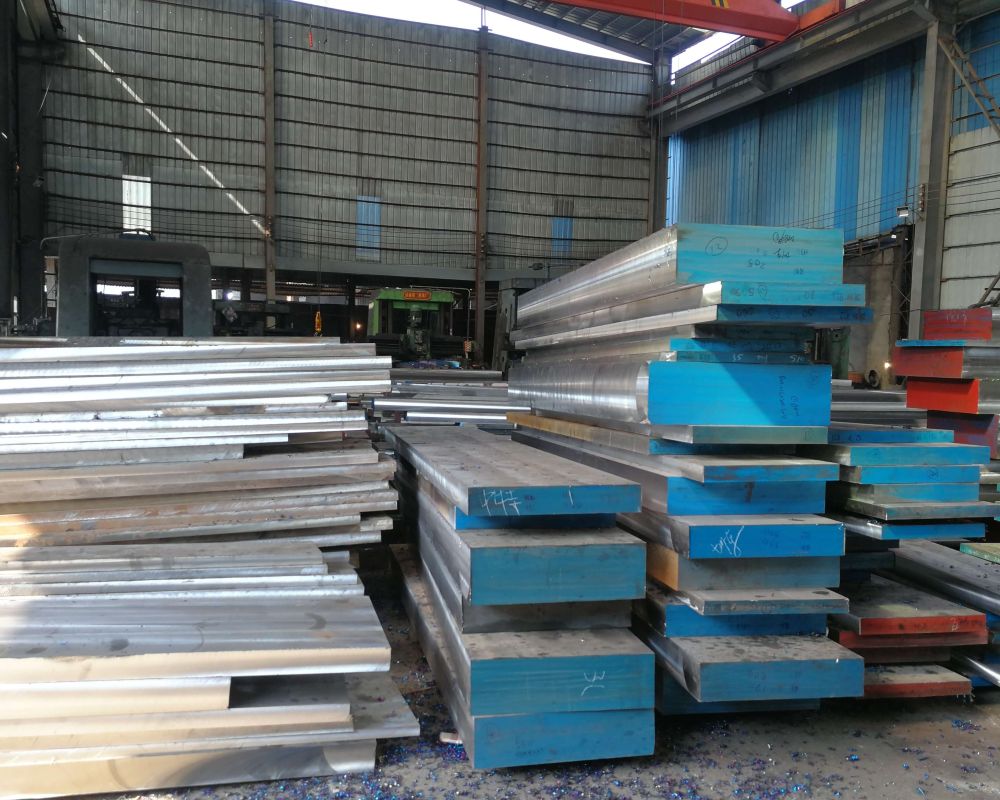

Acero para herramientas S7 disponible en Aobo Steel.
Aobo Steel suministra acero para herramientas S7 resistente a los impactos, ideal para punzones, cinceles, cuchillas de corte, remachadoras, matrices de impacto y herramientas que deben resistir el astillamiento o el agrietamiento. El acero 4140 se menciona aquí como material de comparación, no como un producto de Aobo Steel.
S7 | 1.2355
Acero para herramientas resistente a los impactos, destinado a punzones, cinceles, remachadoras, puntas de destornillador, cuchillas de corte y herramientas propensas a agrietarse o romperse.
Tabla de selección rápida: S7 vs 4140
| Factor de decisión | Acero para herramientas S7 | Acero aleado 4140 |
|---|---|---|
| Tipo de acero | Acero para herramientas resistente a los golpes | Acero de aleación Cr-Mo de carbono medio |
| Papel principal | Herramientas de impacto | Componentes estructurales y de máquinas |
| Uso típico | Punzones, cuchillas de corte, cinceles, matrices de impacto | Ejes, engranajes, ejes, pernos, fijaciones, soportes |
| Dureza de trabajo típica | Aproximadamente 56-58 HRC | A menudo, alrededor de 28-32 HRC pretemplado |
| Resistencia al impacto | Excelente para herramientas sometidas a cargas de impacto. | Buena resistencia estructural, pero no es un acero para herramientas de choque. |
| Resistencia al desgaste | Adecuado para herramientas de impacto, pero no tan resistente al desgaste como el D2 o el A2. | Limitado a menos que tenga superficie endurecida. |
| Tratamiento térmico | Endurecimiento al aire | Generalmente templado y revenido, o endurecido superficialmente. |
| Riesgo de distorsión | Menor debido al endurecimiento por aire. | Mayor cuando el líquido se enfría |
| Maquinabilidad | Bueno para un acero para herramientas en estado recocido. | Generalmente más fácil de mecanizar que el S7 |
| Coste | Más alto | Más bajo |
| Mejor opción cuando | La herramienta falla por impacto, astillamiento o agrietamiento. | La pieza necesita resistencia, resistencia a la fatiga, maquinabilidad y menor costo. |
Diferencia fundamental entre S7 y 4140
La principal diferencia radica en sus condiciones de servicio.
El acero S7 está diseñado para el uso en herramientas, ofreciendo un rendimiento óptimo cuando el componente presenta un filo de corte, una superficie de impacto, una superficie de conformado o una zona sometida a cargas de impacto. En estos casos, el acero debe mantener la dureza suficiente para conservar el filo y la tenacidad adecuada para evitar la fractura.
El acero 4140 está especificado para aplicaciones estructurales. Destaca en componentes que soportan cargas, transmiten torsión, son resistentes a la fatiga y sirven de soporte para otras piezas. Ofrece una maquinabilidad superior, amplia disponibilidad y rentabilidad para elementos de maquinaria de gran tamaño.
Una pieza de acero 4140 endurecido puede fallar rápidamente en una herramienta de impacto. Asimismo, una pieza de acero S7 puede resultar innecesaria y demasiado cara para un eje, accesorio o componente de soporte de uso general.
Comparación de la composición química
La composición química del S7 lo hace resistente a los golpes. La composición química del 4140 es adecuada para uso estructural.
| Elemento | Acero para herramientas S7 | Acero aleado 4140 |
|---|---|---|
| Carbono | 0.45-0.55% | 0.38-0.43% |
| Cromo | 3.00-3.50% | 0.80-1.10% |
| Molibdeno | 1.30-1.80% | 0.15-0.25% |
| Manganeso | 0.20-0.90% | 0.75-1.00% |
| Silicio | 0.20-1.00% | 0.15-0.35% |
| Vanadio | 0,20-0,30% cuando se especifique | Normalmente no se especifica |
| Fósforo | 0,030% máx. | 0,035% máximo |
| Azufre | 0,030% máx. | 0.040% máx. |
El acero S7 contiene más cromo y molibdeno, lo que favorece el endurecimiento al aire, una mayor dureza, un tratamiento térmico estable y el mecanizado a alta presión.
El menor contenido de aleación del 4140 lo hace rentable para aplicaciones estructurales, pero limita su rendimiento en herramientas de impacto en comparación con el S7.
Comparación de dureza y tratamiento térmico
| Factor | Acero para herramientas S7 | Acero aleado 4140 |
|---|---|---|
| dureza de trabajo común | Aproximadamente 56-58 HRC | A menudo, alrededor de 28-32 HRC pretemplado |
| Mayor potencial de dureza | Aproximadamente 60-61 HRC en estado templado, pero la tenacidad disminuye si se usa demasiado duro. | Mayor dureza posible después del temple y revenido, dependiendo del tamaño de la sección. |
| Medios de extinción | Endurecimiento al aire | Generalmente se realiza un temple y revenido en aceite, o un endurecimiento superficial. |
| Riesgo de distorsión | Menor debido al endurecimiento por aire. | Superior a S7 cuando se enfría en líquido. |
| Endurecimiento superficial | Posible, pero no debe reducir la resistencia a los golpes. | Común para ejes, engranajes, pasadores y superficies de desgaste. |
El acero S7 se templa normalmente a 56-58 HRC para optimizar la resistencia del filo y la tenacidad al impacto. Una dureza excesiva aumenta el riesgo de agrietamiento y astillamiento.
El acero 4140 se suele suministrar en estado pretemplado, con un rango de dureza de 28 a 32 HRC, o bien se puede endurecer superficialmente por inducción, endurecimiento por llama, nitruración o carburación para obtener núcleos resistentes y superficies duras.
Lo fundamental es que el acero S7 se elige para obtener un cuerpo de herramienta resistente y de alto rendimiento. El acero 4140 se elige para un cuerpo estructural robusto, a menudo con endurecimiento superficial solo donde es necesario.
Guía de aplicación y reemplazo
| Condición o pregunta sobre el servicio | Mejor opción | Razón |
|---|---|---|
| El borde de trabajo se astilla bajo impacto | S7 | Mayor resistencia a los golpes con la dureza de la herramienta. |
| El golpe produce crujidos durante los golpes repetidos. | S7 | Diseñado para herramientas sometidas a cargas de impacto. |
| Daños en el filo de la cuchilla de corte | S7 | Mejor equilibrio entre dureza y tenacidad. |
| Cincel o herramienta de golpeo | S7 | Mayor resistencia a las fracturas por impacto. |
| matriz de conformado en frío bajo carga de impacto | S7 | Mejor rendimiento de la herramienta de impacto |
| Eje sometido a torsión | 4140 | Mejor elección de acero aleado estructural |
| Engranaje o eje sometido a carga cíclica | 4140 | Más adecuado para la fatiga y la carga de máquinas. |
| Desgaste superficial en el muñón del eje | 4140 con endurecimiento superficial | Superficie dura con núcleo resistente |
| Portaherramientas, vástago o placa de soporte | 4140 | Menor coste y mecanizado más sencillo |
| Componente de fijación o soporte | 4140 | Buena resistencia a menor costo. |
| Matriz de tirada corta con impacto limitado | 4140 puede ser aceptable | Menor costo cuando la carga de herramientas no es severa |
| La pieza 4140 falla por astillamiento o agrietamiento por impacto. | Actualizar a S7 | El acero 4140 no es un acero para herramientas resistente a los golpes. |
| Considerando S7 para una pieza de máquina general | Normalmente me quedo con 4140 | S7 no es necesario para la mayoría de los usos estructurales. |
El acero 4140 puede sustituir al S7 únicamente cuando las exigencias operativas no requieran un acero para herramientas resistente a los impactos. Entre sus aplicaciones adecuadas se incluyen placas de soporte, portaherramientas, vástagos, fijaciones, herramientas prototipo, matrices para series cortas y soportes de bajo impacto.
El acero 4140 no debe sustituir al acero S7 en punzones, cuchillas de corte pesadas, cinceles, matrices de producción en masa ni en ninguna herramienta sometida a impactos recurrentes; en estas aplicaciones, el acero 4140 conlleva el riesgo de deformación, inestabilidad del filo, fractura y desgaste acelerado.
Utilice acero S7 en lugar de 4140 solo si la pieza de acero 4140 funciona como herramienta de impacto y falla bajo esas tensiones. No utilice acero S7 para ejes, engranajes, pernos o piezas de maquinaria de uso general donde la vida útil a la fatiga, la resistencia a la torsión, la maquinabilidad y el costo sean los factores determinantes.
Patrones de fallos comunes
| Acero | Causas comunes de fallas |
|---|---|
| S7 | Dureza excesiva, tratamiento térmico deficiente, esquinas internas afiladas, soporte deficiente de la herramienta, daños por rectificado, daños superficiales por electroerosión, agrietamiento relacionado con la soldadura. |
| 4140 | Fatiga, sobrecarga, agrietamiento por temple, fatiga superficial después del endurecimiento superficial, fragilización por un control deficiente del tratamiento térmico. |
Los fallos en la aleación S7 suelen deberse a una tenacidad insuficiente, frecuentemente causada por una dureza inadecuada, un tratamiento térmico subóptimo, radios de esquina deficientes o un acabado superficial adverso.
Las fallas del acero 4140 se deben principalmente a sobrecarga, fatiga o tratamiento térmico inadecuado. Si bien es confiable para ejes, engranajes o fijaciones, no es apto para aplicaciones de impacto.
Costo y lógica de selección
El acero 4140 suele ser más económico y fácil de conseguir. Para conjuntos estructurales, fijaciones, soportes y piezas de maquinaria de gran tamaño, es la opción más recomendada.
El acero S7 es más costoso debido a su formulación de alta aleación y a sus estrictos requisitos de propiedades. El tratamiento térmico posterior al mecanizado es obligatorio para lograr la dureza de servicio.
La selección de materiales debe basarse en los requisitos funcionales, no en el precio. Para funciones de apoyo, el acero 4140 optimiza los costos sin sacrificar la funcionalidad. En el caso de herramientas de impacto, sustituir el acero 4140 por acero S7 puede provocar fallas prematuras de los componentes, mayor tiempo de inactividad y costos totales más elevados.
Selección final
Elija S7 para herramientas de impacto.
Utilice S7 para punzones, cinceles, cuchillas, matrices de impacto y áreas de trabajo de las herramientas expuestas a golpes repetidos, riesgo de astillamiento o agrietamiento.
Elija 4140 para las piezas de soporte.
Utilice el acero 4140 para ejes, engranajes, semiejes, pernos, soportes, fijaciones, placas de refuerzo y componentes estructurales de maquinaria.
Seleccione S7 para herramientas de impacto. Seleccione 4140 para componentes estructurales y de maquinaria. Utilice S7 para la herramienta de trabajo sometida a impacto y 4140 para piezas de soporte, transmisión y carga.
