S7 공구강 열처리 가이드

S7 공구강 일반적으로 열처리됩니다 1200–1250°F (649–677°C)로 예열하고, 약 1725°F (940°C)에서 오스테나이트화하며, 약 2.5 in. (63.5 mm) 이하의 단면은 공기 담금질하고, 즉시 이중 뜨임을 적용합니다. 대부분의 냉간 공구의 경우 S7은 일반적으로 400–500°F (204–260°C)에서 뜨임되며, 일반적인 작업 경도는 약 56–58 HRC입니다.

S7 공구강 열처리 간편 가이드

프로세스 단계	온도	담그는 시간	냉각 방식
어닐링	815–870 °C	1~1.5시간/인치	용광로를 482°C까지 냉각한 후 공랭합니다.
스트레스 해소	649–677 °C	1~2시간/인치	용광로 냉각 선호
예열	649–704 °C	균일해질 때까지	—
오스테나이트화	940–982 °C	섹션 크기에 따라 제어됩니다	단면 크기에 따라 공기 또는 오일
담금질	—	—	공기 ≤63.5mm; 오일 또는 플래시 오일 >63.5mm
뜨임	204–538 °C	2시간/인치, 두 번	사이클 사이에 공기를 식히세요.

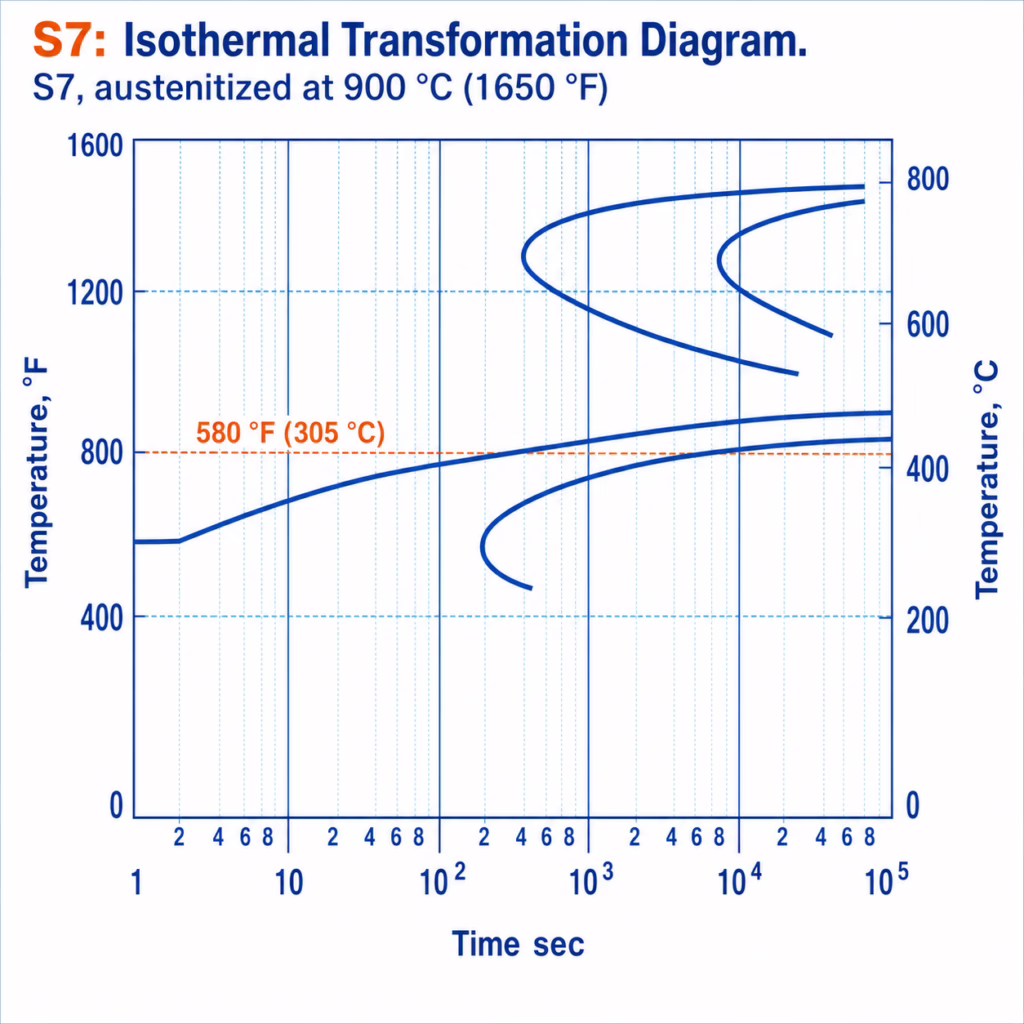

단면 크기는 담금질 방법과 최종 경도에 큰 영향을 미칩니다. 얇은 단면과 중간 단면은 일반적으로 공랭으로 완전 경도에 도달할 수 있으나, 두꺼운 단면은 연질 심부를 피하기 위해 더 빠른 냉각이 필요할 수 있습니다.

S7 공구강 열처리 공정 단계별 안내

1. 예열

S7 공구강을 가열하는 동안 탈탄되지 않도록 보호하십시오. 제어 분위기로, 진공로, 중성 염욕 또는 밀봉된 스테인리스강 호일을 사용하십시오.

649~677°C(1200~1250°F)까지 균일하게 가열하고 단면 전체가 해당 온도에 도달할 때까지 유지합니다. 작은 단면의 경우, 온도가 균일해진 후 10~15분 정도 유지하는 것으로 충분합니다.

예열은 열 충격을 줄이고, 온도 균일성을 향상시키며, 오스테나이트화 온도까지 최종적으로 온도가 상승하는 동안 균열 발생 위험을 낮춥니다.

2. 오스테나이트화

온도를 약 1725 °F (940 °C)로 상승시키십시오. 부품이 온도에 도달한 후에만 시간 측정을 시작하십시오.

유지 시간은 신중하게 제어해야 합니다. 과도한 온도 또는 유지 시간은 결정립 조대화, 잔류 오스테나이트, 인성 저하 및 치수 불안정을 초래할 수 있습니다.

단면 두께	권장 담그는 시간
1/8인치 / 3.2mm	30분
1/4인치 / 6.4mm	40분
1/2인치 / 12.7mm	45~50분
3/4인치 / 19mm	50~55분
1인치 이상 / 25mm	약 1시간/인

3. 담금질

최대 2.5인치(약 63.5mm) 길이의 단면에는 공기 냉각을 사용하십시오. 템퍼링 전에 부품을 약 150°F(65°C)까지 냉각하십시오.

2.5 in. 초과 단면의 경우 더 빠른 냉각 방법을 사용하십시오. 일반적으로 플래시 오일 담금질이 사용됩니다: 담그고 교반하여 육안으로 보이는 적열 이 사라질 때까지 한 후, 부품을 꺼내 약 150 °F까지 공기 냉각합니다.

공기 냉각은 치수 제어 능력을 향상시키는 반면, 오일 기반 냉각은 더 큰 단면이 전체 단면에 걸쳐 충분한 경도를 얻도록 도와줍니다.

4. 담금질

부품이 약 65°C(150°F)까지 식으면 즉시 템퍼링을 시작하십시오.

S7은 이중 템퍼링이 필요합니다. 각 템퍼링 사이클은 단면 두께 1인치당 2시간 동안 유지한 후, 두 번째 사이클 전에 실온까지 공랭하십시오.

대부분의 냉간 가공 공구, 400–500 °F (204–260 °C)에서 템퍼링하십시오. 이는 일반적으로 약 56–58 HRC의 사용 경도를 제공합니다.

고온 작업이나 고온 환경에서의 사용 시에는 열 안정성을 향상시키기 위해 900~1000°F(482~538°C)에서 템퍼링하십시오.

400 °F 미만의 저온 템퍼링은 경도를 높일 수 있으나 취성 위험도 증가하므로, 최대 경도가 최우선이고 인성 손실이 허용되는 경우가 아니면 표준 산업 응용 분야에는 권장하지 않습니다.

S7 공구강 어닐링 및 응력 제거

1. 어닐링

당사는 풀림 상태의 S7 공구강을 공급합니다. 재풀림은 일반적으로 경화 후 피삭성을 회복하거나 공구를 재작업할 때만 필요합니다.

탈탄을 방지하기 위해 제어 분위기, 진공로 또는 중성염 환경에서 어닐링을 수행하십시오.

권장 열처리 방법:

항목	추천
온도	815~870°C, 일반적으로 약 843°C
담그는 시간	약 1.5시간/인치
냉각	용광로를 482°C까지 시간당 14°C 이하의 속도로 냉각한 후 공랭합니다.
최종 경도	일반적으로 230HB를 넘지 않습니다.

적절한 어닐링 처리는 가공성을 향상시키고 후속 경화 공정을 위한 강철의 준비 상태를 만들어줍니다.

2. 스트레스 해소

응력 완화는 거친 가공, 방전 가공, 용접 후 또는 복잡한 형상 및 고르지 않은 단면을 가공할 때 권장됩니다.

모든 부품에 필수적인 것은 아니지만, 경화 과정에서 잔류 응력으로 인해 변형이나 균열이 발생할 수 있는 경우에는 중요해집니다.

스트레스 해소에 도움이 되는 추천 방법:

항목	추천
온도	649–677 °C
담그는 시간	1~2시간/인치
냉각	용광로 냉각 방식 선호

균일한 냉각이 중요합니다. 불균일한 냉각은 새로운 열 응력을 발생시키고 응력 완화 효과를 감소시킬 수 있습니다.

S7 공구강의 열처리 후 경도

S7 공구강의 최종 경도는 주로 오스테나이트화 온도, 담금질 방법, 단면 크기 및 뜨임 온도에 따라 달라집니다. S7은 충격 저항성을 위해 선택되므로, 열처리는 최대 경도에만 초점을 맞추어서는 안 됩니다. 실질적인 목표는 록웰 경도, 인성 및 내균열성 사이의 안정적인 균형입니다.

적절한 경화 후 S7은 담금질 직후 약 58–64 HRC에 도달할 수 있습니다. 그러나 담금질 직후의 S7은 일반 공구 용도로는 너무 취성이므로 담금질 직후 즉시 템퍼링해야 합니다. 대부분의 냉간 가공 공구의 경우 템퍼링 후 일반적인 사용 경도는 약 56–58 HRC입니다.

템퍼링 온도	대략적인 경도	실질적인 의미
담금질 직후, 템퍼링 전	58–64 HRC	최대 경도이지만, 실사용에는 너무 취성이 강합니다. 담금질 직후 즉시 템퍼링하십시오.
400–500 °F / 204–260 °C	56–58 HRC	펀치, 다이, 전단날 및 충격 하중 공구에 일반적으로 사용되는 냉간 가공 범위입니다.
약 450°F / 230°C	약 58 HRC	내마모성과 충격 인성이 모두 요구되는 실용적인 범용 제품군입니다.
500–900 °F / 260–482 °C	약 54~56 HRC	저온 템퍼링한 강재보다 우수한 인성을 갖는 안정적인 경도 범위.
900–1000 °F / 482–538 °C	약 48~52 HRC	열 안정성이 최대 경도보다 더 중요한 고온 작업이나 고온 환경에 사용됩니다.
1050–1150 °F / 565–620 °C	약 45 HRC	높은 템퍼링 범위로 인해 연화 정도가 매우 큽니다. 낮은 경도가 허용되는 경우에만 사용됩니다.

냉간 가공 응용 분야에서 S7은 일반적으로 400–500 °F에서 템퍼링하여 약 56–58 HRC에 도달합니다. 이 범위는 충격, 치핑 및 적당한 마모를 동시에 견뎌야 하는 공구에 적합합니다.

고온 작업이나 고온 환경에서 사용하기 위해 S7 강재는 일반적으로 900~1000°F(섭씨 약 427~588도)에서 템퍼링 처리됩니다. 경도는 낮아지지만, 최대 로크웰 경도보다 열 안정성과 연화 저항성이 더 중요한 용도에 적합합니다.

일반적인 산업용 공구의 경우 400°F(약 204°C) 미만의 온도에서 템퍼링하는 것은 권장되지 않습니다. 높은 경도를 유지할 수는 있지만, 취성 및 균열 발생 위험이 증가합니다. S7 공구는 내부 응력을 줄이고 최종 경도의 신뢰성을 향상시키기 위해 템퍼링 주기 사이에 상온까지 완전히 냉각하는 이중 템퍼링을 해야 합니다.

공구의 파손 유형에 따라 적절한 경도를 선택해야 합니다. 마모가 주된 문제라면 낮은 경도 범위의 템퍼링이 적합할 수 있습니다. 균열, 파손 또는 충격 파손이 주된 문제라면 최대 경도를 추구하는 것보다 인성이 더 좋은 약간 낮은 경도를 선택하는 것이 일반적으로 더 안전합니다.

S7 공구강 열처리 (적용 분야별)

S7 열처리를 공구의 사용 조건에 맞게 조정하십시오. 주요 변수는 일반적으로 템퍼링 온도.

적용 분야	템퍼링 범위	일반적인 경도	최우선 순위
냉간 가공 공구, 금형, 펀치, 전단날	400–500 °F / 204–260 °C	56–58 HRC	마모 및 인성 균형
최대 경도에 중점을 둔 냉간 가공 공구	345–400 °F / 175–204 °C	더 높은 경도	내마모성은 최대이지만 인성은 낮습니다.
고온 작업용 또는 플라스틱 성형 도구	900–1000 °F / 482–538 °C	48~52 HRC	열 안정성
충격 지배 도구	700–750 °F / 370–400 °C	중간 경도	파괴 저항
강도와 내구성의 균형	약 575°F / 300°C	제어된 경도	항복 강도 및 충격 균형

일반적인 냉간 가공 용도에서는 안정적인 경도와 우수한 충격 저항성을 얻기 위해 섭씨 약 230도(화씨 450도)가 일반적으로 사용됩니다.

고온 환경에서 사용할 경우, 열처리 온도는 일반적으로 예상 사용 온도보다 최소 25~50°F 높아야 합니다. 이는 사용 중 연화를 방지하는 데 도움이 됩니다.

충격이 주된 작용점인 공구의 경우, 최대 경도보다 인성과 파괴 저항성이 더 중요하기 때문에 더 높은 템퍼링 온도가 더 적합한 경우가 많습니다.

S7 공구강 담금질 방법 선택

올바른 담금질 방법은 주로 단면 크기, 형상 및 변형 민감도에 따라 달라집니다.

상태	방법	핵심 프로세스	비판적 고지
단면적 ≤63.5mm	공랭 담금질	오스테나이트화 처리 후 바람이 없는 곳에서 식히세요.	최상의 치수 안정성
단면 >63.5mm	오일 기반 냉각	냉각 속도를 높여 코어 경도를 향상시키세요	공랭식 냉각이 충분하지 않을 수 있습니다.
응력 제어가 필요한 무거운 부분	플래시 오일 퀜칭	붉은 열기가 사라질 때까지 오일로 담금질한 후 공랭시키십시오.	스테인리스 호일을 사용하지 마십시오.
복잡하거나 왜곡에 민감한 부품	마르템퍼링	595~650°C의 염욕에 담가 온도를 균일하게 맞춘 후 자연 냉각합니다.	열 구배를 줄입니다

많은 S7 공구의 경우 변형 위험을 줄이기 위해 공랭 담금질이 선호됩니다. 그러나 대형 단면의 경우 공랭만으로는 완전 경도에 도달하기에 충분한 냉각 속도를 제공하지 못할 수 있습니다.

S7 공구강 열처리 시 흔히 발생하는 문제점

대부분의 S7 열처리 불량 는 분위기 제어, 단면 크기, 잔류 응력, 과도한 온도 또는 지연된 뜨임과 관련이 있습니다.

문제	근본 원인	시정 조치
탈탄	산화 분위기에서의 표면 탄소 손실	진공, 제어된 분위기, 중성염 또는 밀봉된 호일을 사용하십시오.
변형 또는 열 균열	열 구배, 날카로운 형상 또는 가공 응력	적절하게 예열하고, 경화 전에 응력을 제거하며, 날카로운 모서리를 피하십시오.
넓은 부분에서 경도가 낮음	해당 구간의 냉각 속도가 너무 느립니다.	두꺼운 부분에는 오일 기반 냉각 또는 플래시 오일 담금질을 사용하십시오.
과열 또는 잔류 오스테나이트	과도한 오스테나이트화 온도 또는 유지 시간	온도와 침지 시간을 엄격하게 조절하십시오.
담금질 후 균열 발생	지연된 담금질 또는 과도한 내부 스트레스	즉시 담금질을 하고 이중 담금질을 적용하십시오.

탈탄은 완전히 경화되지 않는 연질 표면층을 생성하여 내마모성을 저하시킵니다. 과열은 잔류 오스테나이트, 결정립 조대화, 치수 불안정성 및 인성 저하의 위험을 증가시킵니다. 특히 지연 템퍼링은 담금질된 구조에 높은 내부 응력이 존재하기 때문에 매우 위험합니다.
