정밀 산업용 블레이드에 ESR D2(1.2379)가 지정되는 이유는 무엇일까요?

설명할 가치가 있는 반복적인 주문 패턴

한 가지 주문 패턴이 너무나 뚜렷하게 눈에 띄어 설명이 필요했습니다. 브라질 상파울루에 있는 절삭 공구 제조업체는 야금, 플라스틱, 섬유, 고무, 식품 및 포장 산업 전반에 걸쳐 원형 블레이드, 슬리터 나이프 및 전단 블레이드를 공급하는데, 이 업체는 여러 건의 주문을 넣었습니다. D2 (1.2379) 지난 2년간 저희에게 주문하신 내역입니다. 모든 주문 내역이 명시되어 있습니다. 전해슬래그 재용융(ESR) 재료. 구매자는 더 낮은 가격과 더 짧은 납기를 제시받았음에도 불구하고, 기존의 방식으로 주조된 표준 D2 강재를 대체품으로 받아들이는 것을 단 한 번도 거부했습니다.

공급업체 입장에서 이처럼 반복적이고 의도적인 사양은 단순히 이행하는 것보다 조사해 볼 가치가 있습니다. 이는 일반적으로 구매자가 표준 D2 강재 생산 과정에서 이미 모서리 깨짐, 열처리 후 경도 불균일, 연마 공정 실패 등의 문제점을 경험했고, ESR 프리미엄을 지불하는 것이 이러한 실패를 반복하는 것보다 저렴하다고 판단했음을 의미합니다. 이 글에서는 이러한 패턴을 역으로 살펴봅니다. ESR은 D2 강재에 실제로 어떤 변화를 가져오며, 어떤 조건에서 그 변화가 구매 주문서에 명시할 만큼 중요한 의미를 갖는지 분석합니다.

문제점: 표준 D2가 얇은 엣지 애플리케이션에서 실패하는 이유

유럽에서 DIN 규격 1.2379로 알려진 표준 AISI D2는 내마모성, 높은 담금질 경도 및 치수 안정성이 뛰어난 고탄소, 고크롬 냉간 가공 공구강입니다. 이러한 특성 덕분에 D2는 수십 년 동안 대량 생산용 스탬핑 금형, 펀치 및 전단 공구에 기본적으로 사용되어 왔습니다. 그러나 표준 D2는 특정 형상에서만 드러나는 구조적 한계, 즉 낮은 파괴 인성을 가지고 있습니다. 인장 또는 압축 하중을 받을 때 D2는 파괴되기 전까지 거의 소성 변형이 일어나지 않아, 더 높은 인성을 가진 합금에서 관찰되는 연성 네킹 현상이 아닌 평평한 파괴면을 나타냅니다.

정밀 절삭날, 슬리터 블레이드 또는 날카롭고 모서리가 둥글지 않은 공구와 같이 얇은 모서리가 필요한 용도에서는 이러한 한계가 주요 파손 원인이 됩니다. 작동 응력은 이러한 날카로운 기하학적 전환부에 집중됩니다. 재료가 소성 변형을 통해 응력을 해소할 수 없기 때문에 내부 결함에서 미세 균열이 발생하고 템퍼링된 마르텐사이트 기지를 통해 빠르게 전파되어 모서리 파손 및 공구 수명의 급격한 감소를 초래합니다.

절삭날에서의 탄화물 편석 및 파편 발생

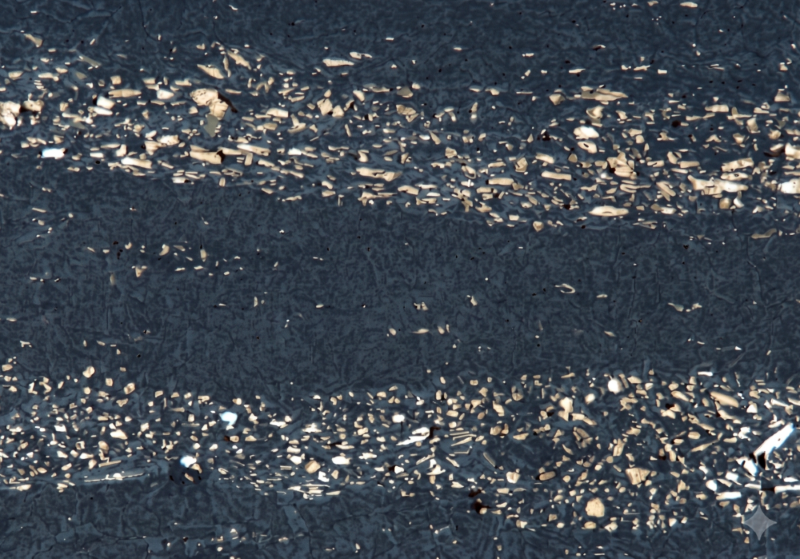

이러한 파손 모드의 근본 원인은 주괴 응고 과정에서 합금 원소와 탄화물이 분리되는 현상입니다. 기존 방식으로 주조된 고합금강에서는 탄소, 크롬, 몰리브덴, 바나듐이 성장하는 수지상 결정 사이에서 마지막으로 응고되는 액체 상태에 집중되어, 거칠고 취성이 강한 1차 공융 M7C3 탄화물 네트워크를 형성합니다. 열간 가공은 이러한 탄화물을 용해시키지 않고, 압연 방향과 평행하게 배열된 스트링거와 밴드 형태로 길게 늘여 최종 봉에 기계적 이방성을 유발합니다.

날카로운 절삭날에서 이러한 불균일한 미세구조는 자가 강화적인 파손 과정을 초래합니다. 조대한 탄화물 덩어리는 파괴 강도가 낮아 내부 응력 집중점으로 작용하며, 반복 하중이나 횡방향 하중을 받을 때 미세 균열을 발생시킵니다. 균열이 발생하면 편석된 탄화물 네트워크를 따라 진행하면서 절삭날에 국부적인 미세 파손을 일으킵니다. 이러한 미세 파손은 절삭날을 무디게 만들고, 절삭력과 마찰열을 증가시켜 마모를 가속화하고 공구 수명을 더욱 단축시킵니다.

두 가지 정련 방식이 이러한 편석 문제를 직접적으로 해결합니다. 바로 전해슬래그 재용융(ESR)과 분말 야금입니다. 분말 야금은 합금을 응고 전에 미세한 입자로 분무하여 가장 균일한 탄화물 분산을 얻을 수 있지만, 비용과 납기가 높아 대부분의 스탬핑 및 슬리팅 툴링에는 적용하기 어렵습니다. ESR은 표준 주괴 주조와 분말 야금의 중간 단계에 있습니다. 분무처럼 1차 탄화물을 완전히 제거하지는 않지만, 앞서 설명한 편석으로 인한 파손을 방지할 만큼 충분히 정련하고 분산시키며, 비용도 훨씬 저렴합니다. 이러한 장단점 때문에 얇은 모서리 가공 분야에서 대부분의 구매자들이 분말 야금보다 ESR을 선호합니다.

열처리 후 경도 불균일

열처리 업체는 표준 D2를 가공할 때 세 가지 관련 문제로 인해 경도가 일정하지 않은 현상을 자주 목격합니다.

그만큼 오스테나이트화 창 마르텐사이트 변태 시작 온도 범위는 일반적으로 995°C~1030°C(1827°F~1888°F)로 좁습니다. 이 범위 아래에서는 합금 탄화물이 오스테나이트에 완전히 용해되지 않아 담금질 시 완전한 마르텐사이트 경도에 도달할 수 없습니다. 이 범위 위에서는 과도한 탄화물 용해로 인해 오스테나이트가 탄소와 크롬으로 과포화되어 마르텐사이트 변태 시작 온도가 낮아지고, 잔류 오스테나이트가 정상 수준보다 훨씬 높아지며, 결정립 조대화가 촉진됩니다.

잔류 오스테나이트는 연질이며 열역학적으로 불안정합니다. 하중을 받거나 시간이 지남에 따라 상온에서 미처리 마르텐사이트로 변태될 수 있으며, 이로 인해 예상치 못한 경도 변화, 잔류 응력 및 치수 팽창이 발생할 수 있습니다. D2강은 이러한 이유로 이중 템퍼링이 필요합니다. 일반적으로 최소 2시간 동안 유지하고, 두꺼운 단면의 경우 추가 시간을 더한 후, 잔류 오스테나이트를 완전히 변태시키고 새로 생성된 마르텐사이트의 응력을 해소하기 위해 두 번째 템퍼링을 반복합니다. 이 템퍼링 과정을 생략하거나 단축하는 것은 현장 경도의 불일치를 초래하는 일반적인 원인이며, 이는 강재 자체의 문제라기보다는 공정 관리의 문제입니다. 조대하고 편석된 탄화물은 애초에 허용 가능한 공정 범위를 좁히는데, 이 부분에서 용융 공정이 중요해집니다.

용광로 분위기가 완전히 보호되지 않으면 산소가 표면 탄소와 반응하여 탈탄된 연질 페라이트 또는 펄라이트 층을 생성합니다. 이 층은 담금질 시 고경도 마르텐사이트를 형성할 수 없으므로 연질 상태를 유지하고 마모가 빠르며 담금질 균열을 유발할 수 있는 잔류 인장 응력을 보유하게 됩니다.

연마 후 표면 결함

거울처럼 매끄러운 마감을 얻는 것은 필수적입니다. 플라스틱 사출 금형 정밀 스탬핑 다이 제작에는 공구강의 정밀한 기계적 연마가 필요합니다. 표준 D2의 이질적인 미세 구조는 세 가지 분명한 방식으로 이러한 문제를 완화합니다.

잔류 오스테나이트, 탈탄 또는 템퍼링 부족으로 인해 발생하는 국부적인 연질 부위는 연마 압력 하에서 불균일하게 변형되어 오렌지 껍질처럼 울퉁불퉁한 표면 질감을 남깁니다. 주변 기지보다 훨씬 단단한 1차 M7C3 탄화물은 연마력에 의해 완전히 제거되어 핀홀이라고 하는 미세한 구멍을 남길 수 있습니다. 또한, 떨어져 나온 단단한 입자가 연마 패드에서 완전히 떨어져 나가지 않고 천 아래에 갇혀 표면을 끌면서 떨어져 나온 부위 옆에 눈에 띄는 선형 긁힘 자국을 남기는데, 이를 혜성 꼬리라고 합니다.

이 세 가지 결함은 모두 동일한 근본 원인, 즉 연질 기지 내에 단단한 탄화물과 개재물이 고르게 분포되지 않은 데서 비롯됩니다. ESR은 바로 이러한 상태를 교정하기 위해 설계되었습니다.

전해슬래그 재용융이 D2에 실제로 어떤 변화를 가져오나요?

일반적인 주조 방식으로 생산된 D2 잉곳은 정적 응고 과정에서 발생하는 조대한 탄화물 망, 화학적 편석 및 비금속 개재물을 함유하고 있습니다. 전해슬래그 재용융은 이러한 결함을 개선하여 강재를 열간 가공하여 봉강이나 판강으로 만들기 전에 가장 일반적으로 사용되는 2차 정련 공정입니다.

ESR(전기탈착강) 공정에서는 1차 D2 강철로 만들어진 소모성 전극을 반응성 용융 슬래그로 채워진 수냉식 구리 도가니에 넣습니다. 슬래그에 전류를 흘려보내면 전극 끝부분이 한 방울씩 녹습니다. 각 방울은 슬래그 층을 통과하면서 정련되고, 점진적으로 응고되어 새로운 잉곳을 형성합니다. 이 과정은 강철의 미세 구조를 세 가지 측정 가능한 방식으로 변화시킵니다.

더욱 미세하고 균일한 탄화물 분포

기존의 정적 주조 방식은 냉각 속도가 느려 합금 원소들이 편석되어 거친 공정 탄화물 네트워크를 형성할 시간을 갖게 되는데, 이러한 네트워크는 열간 단조를 통해 늘릴 수는 있지만 완전히 분해할 수는 없습니다. 반면, ESR(Electronic Solid Routing) 방식은 수냉식 주형 내에 항상 얕은 용융 금속 풀만 유지하기 때문에 응고가 더 빠르고 국부적으로 일어납니다. 이는 탄화물 성장에 필요한 시간을 제한하여 더 작고 균일한 1차 탄화물을 생성하고, 최종 가공 제품에서 탄화물 밴딩 현상을 줄이며, 열간 가공 중 더 쉽게 분해될 수 있는 분포를 만들어냅니다. 결과적으로 동일한 화학 조성에서 내마모성과 인성이 향상됩니다.

축소된 포함 콘텐츠

공기 중에서 용융된 강철에는 비금속 개재물, 황화물, 산화물 및 규산염이 남아 있는데, 이러한 불순물은 응력 집중점으로 작용하여 연성, 인성 및 피로 수명을 감소시킵니다. 용융된 D2 액적들이 ESR 슬래그 욕조(일반적으로 CaF2를 기반으로 CaO, MgO 및 Al2O3로 개량된 용액)를 통과할 때, 슬래그는 이러한 불순물과 반응하여 상당 부분을 포집합니다.

ESR 공구강의 제련 데이터는 일반적으로 공기 용융 재료에 비해 황 함량이 약 50~70% 감소하고, 종종 0.002% 미만으로 떨어지는 것을 보여줍니다. 또한 산소 함량이 낮아지고, 남아있는 개재물은 더 작고 둥글며 고르게 분포되어 있습니다. ASTM E45 방법 D 청정도 평가에서 ESR 등급 재료는 일반적으로 표준 전기로 용융강보다 훨씬 낮은 점수를 받는데, 이는 구매자가 구매 사양에 명시할 수 있는 청정도 한계의 기준이 되며, 이에 대해서는 이 글 후반부에서 자세히 다룹니다.

단면 전체에 걸쳐 일관된 미세 구조

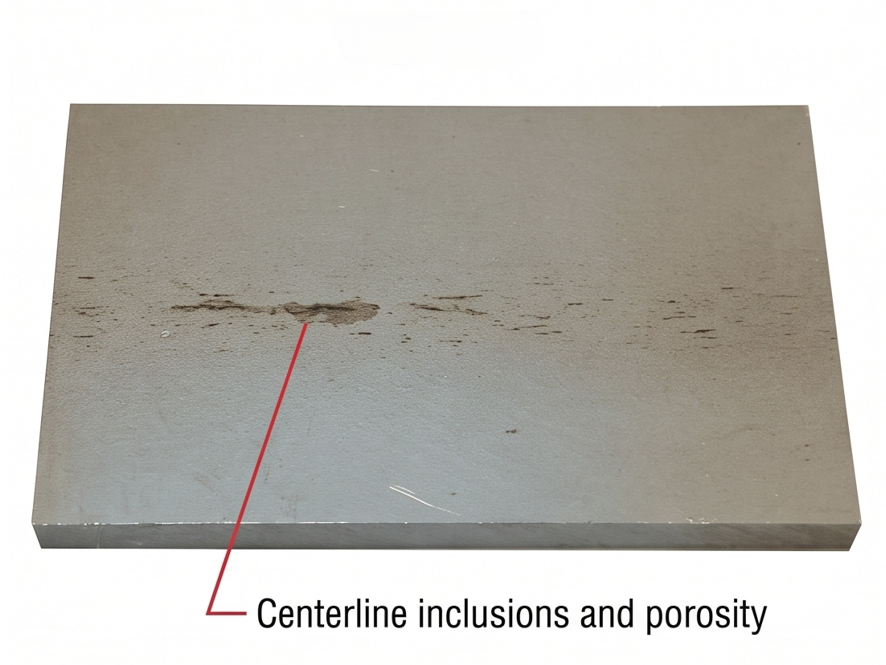

기존 주괴는 바깥쪽에서 안쪽으로 응고되므로 거시적 편석, 중심부 기공 및 수축 공동이 발생하기 쉽고, 이러한 공동은 주조 후 열처리로 보정하기에는 너무 넓은 범위에 걸쳐 있습니다. ESR(Electronic Solid Release) 방식은 얕고 연속적으로 냉각되는 용융 풀에서 아래쪽에서 위쪽으로 점진적으로 응고되므로 중심부 편석 및 파이핑 현상을 방지하고, 기존 주괴의 느리게 냉각되는 중심부와 비교하여 이차 수지상 가지 간격을 현저하게 줄입니다.

실질적인 결과는 표면이나 중심부, 그리고 길이 방향이나 횡방향에서 측정하더라도 경도, 인장 강도 및 연신율이 일정하게 유지되는 봉 또는 판재입니다. 일반적인 D2 강재는 편석 띠와 개재물이 압연 방향과 일치하기 때문에 단면 크기가 증가함에 따라 횡방향 충격 강도와 연성이 저하되는 경향이 있습니다. ESR D2 강재는 두꺼운 금형 및 블록에 가장 중요한 특성인 횡방향 인성을 단면 전체에 걸쳐 상당히 높게 유지합니다.

ESR D2와 표준 D2의 직접 비교

위에서 설명한 차이점은 구매 담당자가 공장 시험 보고서에서 확인하는 동일한 7가지 매개변수를 기준으로 요약할 수 있습니다.

이러한 차이점은 기본적인 화학 분석표에는 나타나지 않습니다. D2 강재 두 개는 화학 분석 결과가 동일하더라도 얇은 모서리 적용 분야에서 매우 다른 성능을 보일 수 있습니다. 그 차이는 강재의 구성 성분이 아니라 응고 방식에 있기 때문입니다. 따라서 화학 분석 결과만으로 구매 사양을 정하는 것은 ESR(Electronic Stir Rate, 응고 저항률)이 요구되는 용도에서 일반적인 공기 용융 강재를 받는 것을 방지하는 데 충분하지 않습니다. 이 점은 이 글의 뒷부분에서 더 자세히 다룹니다.

DIN 1.2379 및 그 국제적 동등 규격

D2는 AISI 규격입니다. 유럽이나 남미 도면을 사용하는 구매자들은 일반적으로 DIN 규격인 1.2379 또는 Werkstoffnummer 형식인 W.Nr. 1.2379로 이 강종을 접하게 됩니다. 두 명칭은 동일한 화학 계열을 나타냅니다. 이 강종은 몰리브덴과 바나듐이 첨가된 고탄소, 고크롬 냉간 가공 공구강으로, 미국 ASTM A681과 유럽 DIN EN ISO 4957 규격에 따라 유사하지만 항상 동일하지는 않은 조성 공차로 생산됩니다.

이 등급에 대한 일반적인 상호 참조로는 미국의 AISI/SAE D2, 독일 및 유럽 대륙 대부분의 국가에서 DIN/W.Nr. 1.2379, 일본의 JIS SKD11, 그리고 중국의 GB Cr12Mo1V1이 있으며, 이들은 조성은 유사하지만 완전히 동일하지는 않습니다. 이러한 명칭들은 모두 용융 방식을 명시하지 않습니다. 1.2379 또는 D2 화학 조성을 나타내는 공장 인증서는 합금 계열을 확인하는 것일 뿐, 재료가 일반 주조 방식으로 제조되었는지 또는 전해슬래그 재용융 방식으로 제조되었는지를 나타내는 것은 아닙니다. ESR(전해슬래그 재용융) 품질이 필요한 구매자는 도면에 어떤 국가 명칭이 표시되어 있든 관계없이 다음 섹션에서 설명하는 조건에 따라 해당 요구 사항을 별도로 명시해야 합니다.

구매자가 문의 시 ESR을 명시해야 하는 경우

ESR은 더 깨끗하고, 더 단단하며, 더 균일한 강철을 생산하지만, 기존 전기로 제련 방식보다 속도가 느리고 비용이 더 많이 듭니다. ESR로 정련된 D2 강철은 일반적으로 기존 방식으로 생산된 동일한 화학 성분의 강철보다 가격이 2~3배 더 비쌉니다. 제철소에서는 ESR을 기본적으로 적용하지 않으며, 일반적으로 높은 가격 프리미엄을 정당화할 수 있는 용도에 한정하여 사용합니다.

비용을 정당화할 수 있는 애플리케이션

복잡하고 고부가가치인 공구가 가장 대표적인 사례입니다. 원자재인 강철은 일반적으로 완성된 금형의 총비용에서 극히 일부만을 차지하며, 소형 공구의 경우 약 10% 정도에 불과합니다. 나머지 비용은 CNC 밀링, 와이어 방전 가공, 벤치 작업에 사용됩니다. 내부 결함으로 인해 공구가 조기에 파손되면 재료비뿐 아니라 전체 제조 투자액을 잃게 되므로, ESR(내열 강철)을 적용하는 것은 인건비를 보호하는 데 드는 비용 대비 효과가 뛰어난 보험과 같습니다.

자동차 렌즈 금형 및 기타 고광택 소비재 금형과 같은 고광택 화장품 금형은 기존 D2 개재물이 연마 과정에서 발생시키는 미세한 구멍이나 혜성 꼬리 모양의 흠집을 허용할 수 없습니다. ESR의 슬래그 여과 기술은 이러한 문제를 해결하여 완벽한 거울 마감을 구현할 수 있도록 해줍니다.

단면 크기가 크거나 블록이 두꺼운 경우, 기존 주조 방식으로는 응고 속도가 매우 느려 중심부 편석 및 기공이 심각해집니다. ESR(전자식 고체 응고) 방식은 일반적으로 단면 두께가 두꺼운 블록 영역에 진입할 때, 즉 작은 단면보다 견고하고 균일한 중심부 구조가 더욱 중요해지는 경우에 적용됩니다.

냉간 압출 펀치, 구조용 스탬핑 다이, 냉간 헤딩 인서트와 같이 반복적인 피로 또는 충격에 노출되는 공구는 반복적인 충격 하중을 받게 되며, 이로 인해 내부 응력 집중 부위에서 미세 균열이 쉽게 발생합니다. ESR의 낮은 개재물 함량은 이러한 하중 조건에서 피로 수명과 충격 인성을 직접적으로 향상시킵니다.

표준 D2로 충분한 응용 분야

금형 마모로 인해 금형을 폐기하거나 재연삭하기 전에 계획된 생산량이 제한되지 않는 단기에서 중기 생산의 경우, 일반적으로 ESR 프리미엄을 회수할 수 없습니다. 필렛 반경이 크고 날카롭거나 필렛 처리되지 않은 모서리가 없는 단순하고 대칭적인 형상은 얇은 모서리를 가진 공구처럼 응력을 집중시키지 않으므로 표준 D2는 이러한 형상에서 충분한 성능을 발휘합니다.

직선형 전단날이나 세라믹 성형 다이와 같이 충격이 최소화된 순수 마모 응용 분야에서는 ESR이 주로 향상시키는 횡방향 인성보다는 D2의 탄화물 함량에 따라 내마모성이 결정됩니다. 또한 구조용 공구 부품, 홀더 블록, 다이 슈, 백커 플레이트에는 D2의 경도나 내마모성이 전혀 필요하지 않습니다. 이러한 부품에는 용융 방식과 관계없이 P20과 같은 사전 경화된 저합금강이나 4140과 같은 중탄소강이 더 경제적인 선택입니다.

구매 명세서에 ESR을 작성하는 방법

구매 주문서에 AISI D2 또는 1.2379와 같은 표기가 있는 것은 화학적 조성을 나타내는 것이지 용융 공정을 나타내는 것은 아닙니다. 공급업체는 일반적인 주조 방식으로 재료를 제조하여 사양을 문자 그대로 충족할 수도 있습니다. ESR 품질의 제품을 안정적으로 공급받으려면 구매 사양서에 다음 사항을 명확하게 명시해야 합니다.

화학 및 일반 요구사항에 대한 해당 기본 표준인 미국의 ASTM A681 또는 유럽의 DIN EN ISO 4957을 참조하십시오. 두 표준 모두 특정 용융 공정이나 청정도 등급을 자체적으로 의무화하지는 않으며, 이러한 요구사항은 별도로 추가해야 합니다. 아래 조항은 바로 이러한 요구사항을 추가하기 위한 것입니다.

강철을 전기로에서 녹인 후 전해슬래그를 재용융해야 한다는 점을 명확히 명시하고, 공급업체에게 명칭만으로 추론하지 말고 제련소 시험 증명서를 통해 이를 확인해 줄 것을 요청하십시오.

ASTM E45 방법 D, JK 등급을 참조하여 종단 시편에 대한 ESR 품질에 적합한 최대 한계를 설정하며, 일반적으로 황화물 및 산화물 유형 개재물의 경우 얇은 개재물은 1.0, 두꺼운 개재물은 0.5 범위입니다. 이러한 수치는 A681 자체에서 고정되는 것이 아니라 구매자와 제철소 간의 협의를 통해 결정되므로 주문서에 명시해야 합니다.

중심부에 기공, 파이핑 또는 거시적 분리가 없는 구조임을 확인하는 매크로 에칭 테스트와 더불어, 더 큰 단면에 대한 내부 건전성 검사를 위한 전체 초음파 검사가 필요합니다.

해당되는 경우 EN 10204 3.1에 따라 실제 화학 성분, 용융 및 정제 공정, E45 청정도 결과 및 초음파 검사 승인 서명이 포함된 공인 공장 시험 인증서를 요구해야 하며, 단순한 화학 성분표만 제출해서는 안 됩니다.

ESR D2/1.2379 원형 봉 및 판재 조달

아오보 스틸은 상기 규격 요건을 충족하는 협력 제철소를 통해 ESR D2(1.2379) 원형 봉강 및 판재를 공급합니다. 공급되는 제품은 EN 10204 3.1 규격에 따라 발행된 제철소 시험 증명서와 화학 분석, 금속 조직 검사, 경도 시험, 치수 검사 등을 포함한 증빙 서류를 포함합니다. 제품은 표준 제철소 규격 길이로 출하되며, 대량 컨테이너 주문에 최적화된 적재 방식을 채택하고 있습니다.

만약 귀하의 용도가 위에서 설명한 범주(얇은 절삭날, 고광택 금형, 무거운 단면 또는 반복 하중 툴링) 중 하나에 해당한다면, D2 또는 1.2379라는 명칭만으로 충분하다고 생각하기보다는 다음 주문 시 용융 경로를 확인하는 것이 좋습니다.
