Cr12MoV 밀링 플레이트 배치가 페루로 향합니다
지난주에 저희는 주문을 받았습니다. Cr12MoV 페루 고객으로부터 주문한 밀링 강판을 제작하는 일이었습니다. 다행히 저희는 해당 자재를 재고로 보유하고 있었고, 일주일도 채 안 되어 배송이 준비되어 출발했습니다.
남미는 우리가 중요하게 생각하는 시장이며, 특히 페루는 우리가 적극적으로 성장시켜 온 시장입니다. 현지 여건이 매우 유리합니다. HS 코드 72284000 및 72283000에 해당하는 공구강에 대한 수입 관세는 현재 0%이며, 중국-페루 자유무역협정에 따라 이번과 같은 선적물에 대해 원산지증명서(Form R)를 발급할 수 있어 고객들이 통관 절차를 원활하게 진행하고 최종 비용을 절감할 수 있습니다.
아래 영상은 페루로 향하는 Cr12MoV 밀링 강판이 선적되는 모습을 담고 있습니다. 빠른 속도로 진행되는 이 과정은 Cr12MoV가 이 시장에서 꾸준히 판매되는 이유와 구매자들이 이 등급에 대해 알아야 할 점들을 보여줍니다.
Cr12MoV란 무엇인가
Cr12MoV는 중국 국가 표준 GB/T 1299에 정의된 고크롬 냉간 가공 공구강입니다. 이는 다음과 같은 넓은 범주에 속합니다. AISI D2, JIS SKD11 및 DIN 1.2379를 준수하며, 실제로 우리가 사용하는 등급입니다. D2를 대체할 수 있는 비용 효율적인 대안. 화학적 조성은 완전히 동일하지는 않습니다. D2는 일반적으로 몰리브덴과 바나듐 함량이 약간 더 높지만, 전반적인 성능 프로필은 매우 유사하여 Cr12MoV는 기존에 D2가 사용되던 대부분의 응용 분야를 훨씬 낮은 비용으로 대체할 수 있습니다.
표준 참조 화학은 아래와 같습니다.
| 요소 | 탄소(C) | 크롬(Cr) | 몰리브덴(Mo) | 바나듐(V) |
|---|---|---|---|---|
| 무게 % | 1.45–1.70% | 11.00–12.50% | 0.40–0.60% | 0.15–0.30% |
이 수치들은 표준 참고 범위를 나타냅니다. 실제 배치별 화학 성분은 공장 시험 성적서에 명시되어 있거나 아오보제철에서 직접 확인한 내용이 품질 보증의 기준이 됩니다.
핵심 성과 강점
Cr12MoV는 미세구조 전체에 걸쳐 촘촘하게 분포된 크롬 카바이드 네트워크 덕분에 내마모성이 뛰어나며, 심한 마모 하중에도 잘 견딥니다. 몰리브덴과 바나듐 첨가로 인해 동급 합금강 대비 우수한 경화성을 가지며, 중대형 단면의 금형에서 견고한 경도를 구현할 수 있습니다. 다만, 매우 두꺼운 단면을 사용하는 경우 Cr12MoV의 몰리브덴 및 바나듐 함량이 D2 등급보다 낮으므로 특정 형상에 대한 경화성을 반드시 확인해야 합니다. 또한 열처리 후에도 형상 유지력이 우수하며, 담금질 및 템퍼링 과정에서 부피 변화가 최소화되어 치수 정확도가 중요한 복잡한 공구 형상에 적합합니다.
Cr12MoV는 Cr12 계열 내에서 뚜렷하게 정의된 성능 범위의 중간에 위치합니다. 크12 Cr12MoV 자체는 2.00~2.30%로 가장 높은 탄소 함량을 가지고 있지만, 몰리브덴이나 바나듐이 첨가되지 않아 탄화물 편석이 발생하고 취성이 강하며 인성이 제한적입니다. Cr12MoV는 탄소 함량을 1.45~1.70%로 낮추고 몰리브덴과 바나듐을 첨가하여 탄화물 구조를 미세화하고 인성과 경화성을 크게 향상시키면서 내마모성은 그대로 유지합니다. 더 자세한 등급 비교를 원하시는 독자분들은 다음을 참고하시기 바랍니다., Cr12Mo1V1 Cr12MoV보다 한 단계 위에 있는 이 합금은 몰리브덴과 바나듐 함량이 더 높고 화학적 성질이 D2에 더욱 가깝지만, 일반적인 공구 제작 작업에는 흔히 사용되지 않는 등급입니다.
일반적인 적용 사례
Cr12MoV는 냉간 스탬핑 다이, 냉간 헤딩 다이, 드로잉 다이, 블랭킹 다이, 전단 블레이드 등에 널리 사용됩니다. 최근 페루 발주 사례와 같이, Cr12MoV는 이 지역 금속 가공 산업에 매우 적합한 소재입니다. 중남미 전역의 스탬핑 공장들은 고강도 판금에 대한 고주기 가공 작업을 자주 수행하며, 열처리 설비는 공장마다 다를 수 있습니다. Cr12MoV의 인성과 담금질 안정성은 이러한 공구들이 조기에 균열이 생기거나 모서리가 깨지는 것을 방지하여 구매자에게 더욱 안정적인 생산을 보장합니다.

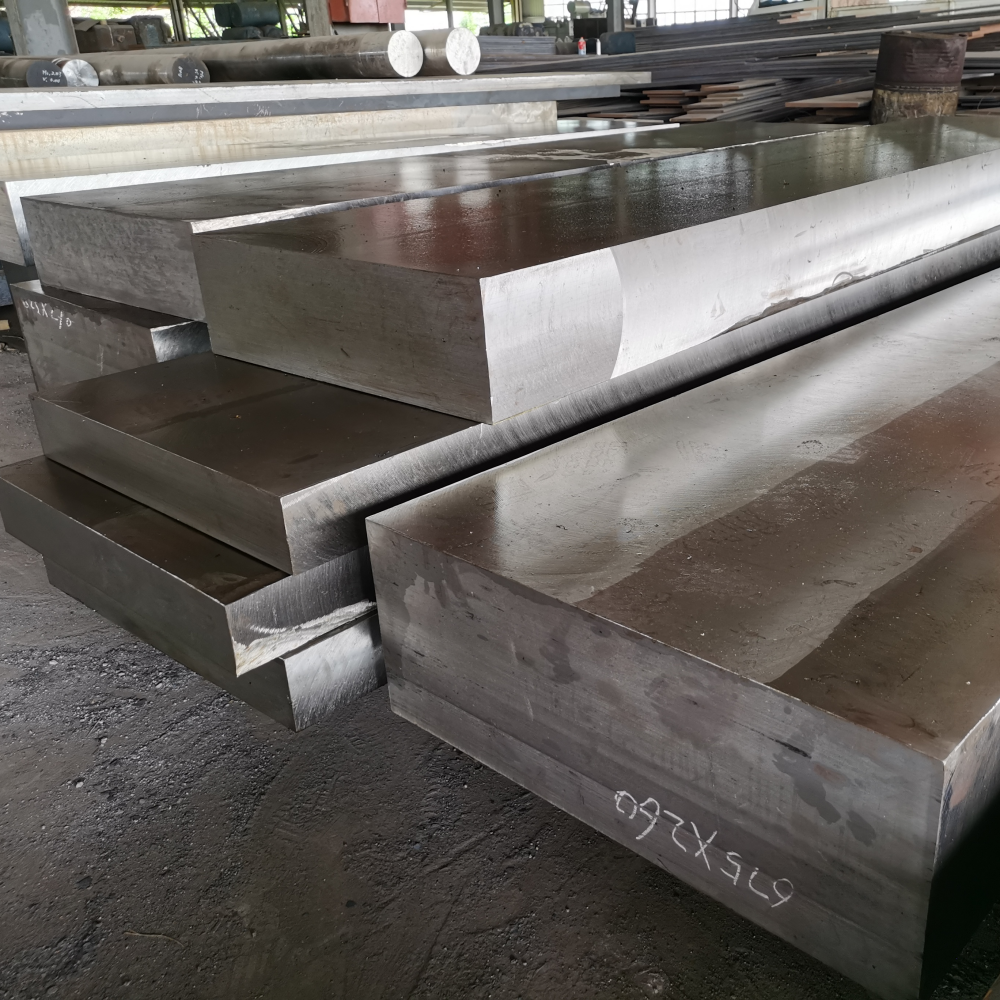

밀링 가공된 판재의 가치
검은색 표면, 즉 열간압연 원판은 압연 과정에서 남은 거칠고 산화되고 탈탄된 스케일을 그대로 유지하고 있습니다. 밀링 가공된 판재는 정밀 면밀 가공을 통해 이러한 층을 완전히 제거하여 아래쪽의 깨끗하고 견고한 공구강을 드러낸 것입니다.
밀링 가공된 판재를 선택하는 구매자는 처음부터 평평하고 평행한 소재를 얻을 수 있습니다. 이는 원자재 낭비를 줄이고, 마그네틱 척의 설정 시간을 단축하며, 작업자가 황삭 가공을 건너뛰고 바로 정삭 가공으로 넘어갈 수 있도록 합니다. 아오보 스틸은 두께 공차 0/+1mm로 밀링 가공된 판재를 공급합니다. 이는 최종 정밀 가공에 필요한 최소한의 재료만 남겨두고 불필요한 무게에 대한 비용을 지불하지 않아도 될 만큼 정밀한 가공을 가능하게 합니다.
열처리 지침
Cr12MoV의 표준 담금질은 950°C~1000°C의 오일 분위기에서 수행된 후 템퍼링됩니다. GB/T 1299에서는 후처리 최소 경도를 58 HRC로 규정하고 있으며, 실제로 이 공정을 통해 58~61 HRC 범위의 경도를 얻는 것이 일반적이며, 이는 대부분의 스탬핑, 블랭킹 및 전단 금형 가공에 적용됩니다.
고온 담금질 후 510~520°C 범위에서 여러 차례 템퍼링 사이클을 거치는 것은, 일반적으로 고합금 등급에서 사용되는 2차 경화 방식입니다. 디2, 이 공법은 Cr12MoV에도 적용할 수 있지만, Mo와 V 함량이 낮기 때문에 2차 탄화물 석출로 인한 경도 증가는 덜 두드러질 것입니다. 61 HRC 이상의 경도를 목표로 하거나 이 공법을 사용할 계획이 있는 구매자는 금형 설계를 진행하기 전에 열처리 업체 또는 아오보 스틸(Aobo Steel)에 타당성을 확인해야 합니다.
항상 그렇듯이 실제 매개변수는 특정 금형 형상, 단면 두께, 설계 복잡성 및 공구가 사용 중에 직면하게 될 기계적 응력에 맞게 조정해야 합니다.
아오보 스틸을 선택하는 이유
Cr12와 Cr12MoV는 당사의 대표적인 제품으로, 중국 국내 시장에서 20년 이상 축적된 경험과 꾸준히 성장하는 수출 사업을 바탕으로 그 품질을 입증하고 있습니다. 모든 제품에는 화학 조성, 경도 및 초음파 탐상검사(UT) 결과를 포함하는 공장 시험 증명서가 첨부되며, 페루와 같은 시장의 경우 현행 무역 조건에 따라 무관세 수입을 지원하는 FTA 원산지 증명서를 제공할 수 있습니다.
