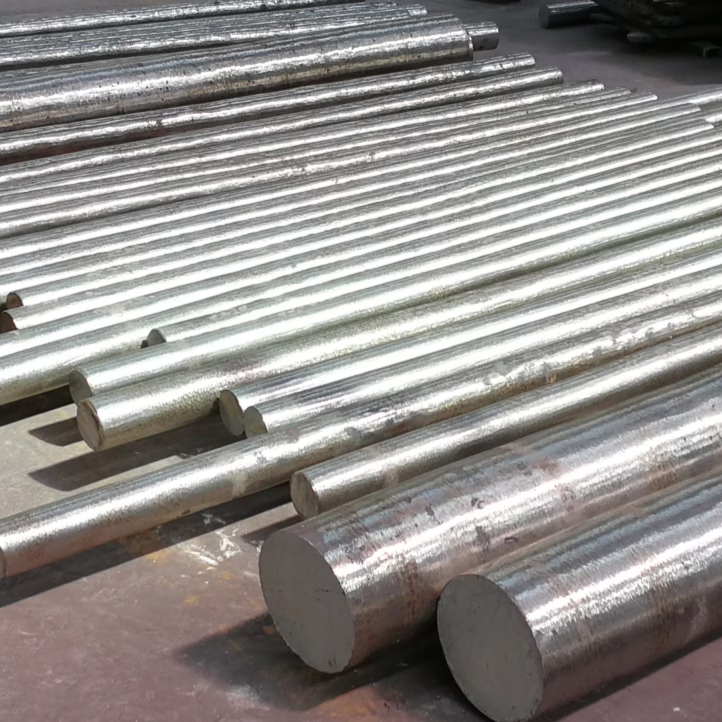

Cr5Mo1V, orta alaşımlı hava sertleştirmeli soğuk iş takım çeliğidir, aynı zamanda yüksek karbonlu orta krom takım çeliği olarak da sınıflandırılır. T20503 birleşik dijital koduyla tanınır ve Amerikan koduna eşdeğerdir. A2 çelik, JIS Japonya'da SKD12 ve Almanya'da DIN 1.2363y. Özellikle iyi aşınma direnci ve iyi tokluk gerektiren uygulamalar için uygun, çok yönlü bir malzemedir.

1. Kimyasal Bileşim (GB/T 1299—2000)

C	Si	Mn	Cr	Ay	V	P	S
0.95 – 1.05%	≤0.50%	≤1.00%	4.75 – 5.50%	0.90 – 1.40%	0.15 – 0.50%	≤0.030%	≤0.030%

2. Cr5Mo1V Çeliğinin Fiziksel Özellikleri

2.1 Cr5Mo1V Çelik Kritik Sıcaklık

Kritik Nokta	Ac₁	Acsantimetre	Bayan
Sıcaklık/°C	795	—	168

2.2 Cr5Mo1V Çelik Doğrusal Genleşme Katsayısı

Sıcaklık /°C	20 ~ 100	20 ~ 300	20 ~ 500	20 ~ 700
Doğrusal Genleşme Katsayısı α/ ×10⁻⁶°C⁻¹	8.2	11.3	12.4	12.9

2.3 Cr5Mo1V Çelik Diğer Fiziksel Özellikler

Yoğunluk / (g/cm³)	Elastisite Modülü E (Oda Sıcaklığı) /MPa	Özgül Isı Kapasitesi cₚ/ [J/(kg·K)]
7.84	203000	460.55

3. Cr5Mo1V Çelik Dövme İşlemi Spesifikasyonu

Öğe	Isıtma Sıcaklığı/°C	İlk Dövme Sıcaklığı/°C	Son Dövme Sıcaklığı/°C	Soğutma Yöntemi
Çelik Külçe	1100 ~ 1150	1050 ~ 1100	850 ~ 900	Yüksek sıcaklıkta tavlama, çukur soğutma veya kum soğutma
Çelik Kütük	1050 ~ 1100	1000 ~ 1050	850 ~ 900	Çukur soğutma veya kum soğutma

4. Cr5Mo1V Çeliğinin Isıl İşlemi

4.1 Ön ısıtma

Ön Isıl İşlem Planı	İşlem Parametreleri
Dövme Sonrası Genel Tavlama	Isıtma sıcaklığı 840 ~ 870°C'dir, 2 ~ 3 saat tutulur; fırında 550°C'nin altına soğutulur, ardından havada soğutulur, sertlik ≤248HBW
Dövme Sonrası İzotermal Tavlama	Isıtma sıcaklığı 830 ~ 850°C'dir, 2 saat tutulur; izotermal sıcaklık 710 ~ 730°C'dir, 2 ~ 4 saat tutulur, fırında 500°C'ye soğutulur, ardından havada soğutulur veya fırında oda sıcaklığına soğutulur, tavlamadan sonra sertlik ≤248HBW

4.2 Söndürme

① Önerilen Söndürme İşlemi Spesifikasyonu

Plan	İlk Ön Isıtma Sıcaklığı/°C	İkinci Ön Isıtma Sıcaklığı/°C	Söndürme Sıcaklığı/°C	Soğutma	Sertlik HRC
BEN	300 ~ 400	800 ~ 850	940 ~ 960	Hava soğutma veya yağ soğutma	62 ~ 63
II	300 ~ 400	800 ~ 850	980 ~ 1010	Hava soğutma veya yağ soğutma	62 ~ 65

② Söndürme Sıcaklığının Sertlik Üzerindeki Etkisi

Söndürme Sıcaklığı/°C	875	900	960	980	1020	1050
Sertlik HRC	46.5	54	64.5	64.5	63	58

4.3 Temperleme

① Önerilen Tavlama İşlemi Spesifikasyonu

Söndürme Planı	Temperleme Sıcaklığı/°C	Öfke Sayısı	Sertlik HRC
BEN	180 ~ 220	1	60 ~ 64
II	510 ~ 520	2	57 ~ 60

② Temperleme Sıcaklığının Sertlik Üzerindeki Etkisi

Söndürme Durumu	Temperleme Sıcaklığı/°C	100	200	300	400	450	500	520	580
954°C Söndürme	Sertlik HRC	64.5	62	58	57	56	59	56	51
982°C Söndürme	Sertlik HRC	65	62	58	58	56	58	57	51.5

5. Mekanik Özellikler

Cr5Mo1V çeliği, yüksek serbest sertleşme özellikleri sergileyen bir serbest sertleşme çeliğidir. Nispeten düşük söndürme bozulması, yüksek sertlik, mükemmel aşınma direnci ve orta düzeyde tokluk özellikleriyle olağanüstü genel mekanik özellikler sunar.

Temperleme Sonrası Cr5Mo1V Çeliğinin Mekanik Özellikleri

Temperleme Sıcaklığı/°C	Sertlik HRC	Çekme Dayanımı/MPa	Akma Dayanımı/MPa	Uzama (%)	Alanın Azaltılması (%)
530	54.1	1849	—	—	—
593	46.7	1596	576	5.0	13.9

Not: 980°C hava soğutmalı.

6. Uygulamalar

Cr5Mo1V çeliği, mükemmel kapsamlı mekanik özellikler sergileyerek, hem yüksek aşınma direnci hem de iyi tokluk ve boyutsal kararlılık gerektiren imalat takımları ve kalıpları için özellikle uygundur. Örnekler arasında silindirler, zımbalar, kesme kalıpları, şekillendirme kalıpları, haddeleme kalıpları, tel çekme kalıpları ve diş açma kalıpları bulunur. Ayrıca, belirli tipteki kesme bıçaklarında da kullanılır.
